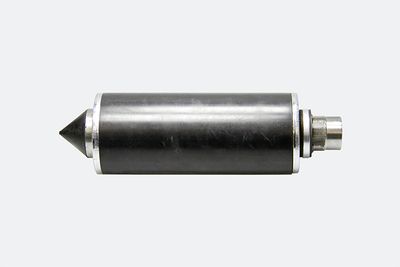

Захващащ се и двоен пакер

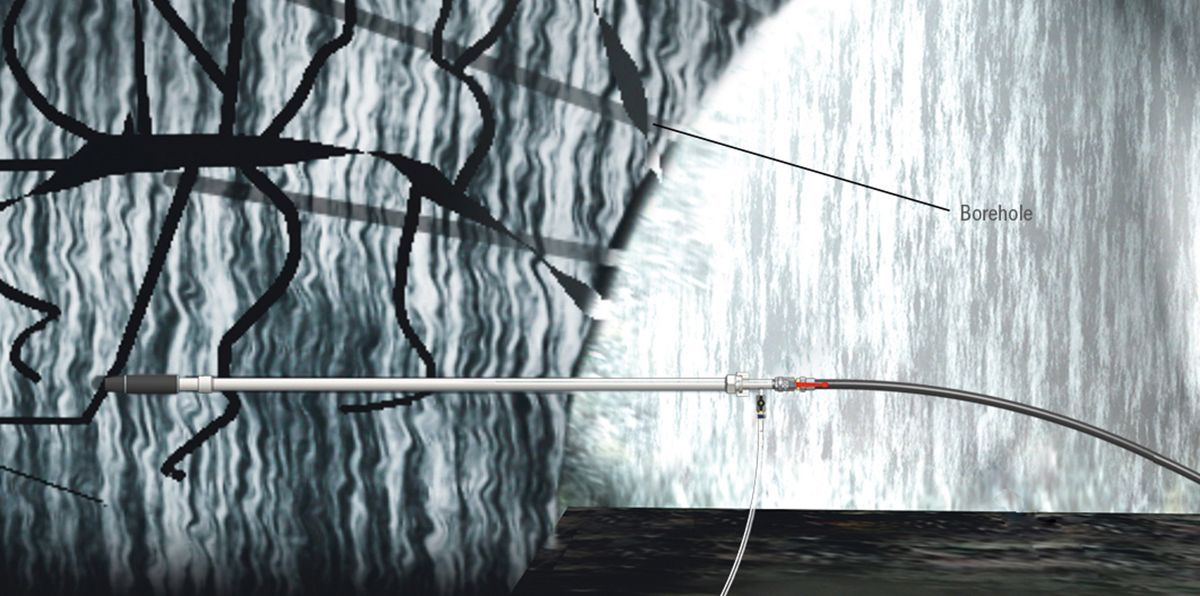

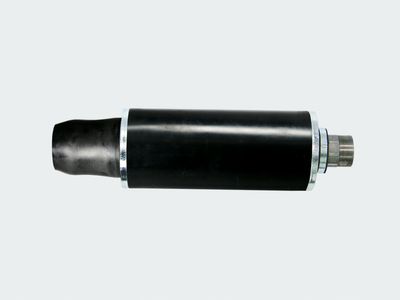

Пакерът за навиване служи за вкарване на подложния (запечатващ) материал например при строеж на тунели. С този вид пакер всички инжекционни материали въз основата на минерали и смоли могат да бъдат инжектирани бързо и безопасно. Чрез подобрената система за завинтване се предотвратява потенциалната възможност при навиването да се увредят пръстените от конструкцията.
Spannpacker

Tunnel and mountain injection
with clamping and double packers

PDF german/english

PDF german/french

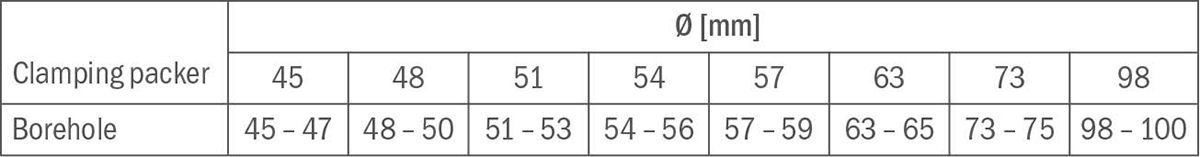

Диаметър на обтяжния пакер и диапазони на диаметъра на отвора

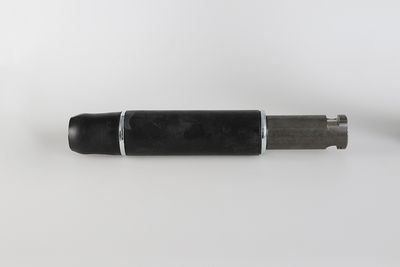

ПАКЕР ЗА НАВИВАНЕ B

Пакерът за навиване B служи за вкарване на подложния (запечатващ) материал, например при строеж на тунели. С този вид пакер всички инжекционни материали въз основата на минерали и смоли могат да бъдат инжектирани бързо и безопасно. Пакерът за навиване се разполага върху стоманената конструкция.


Ползи

  • Лесна и безопасна за употреба
  • Връзката е със свободен проход с Ø  20mm
  • Лесно уплътняване чрез O-пръстен
  • Байонетната закопчалка поредното подобрение във вече доказано ефективната бърза закопчалка.


Байонетна закопчалка

Е лесна за монтиране механична връзка между две тръбни части. Чрез припокриване на двете части и завъртане закопчалката се заключва или отключва.

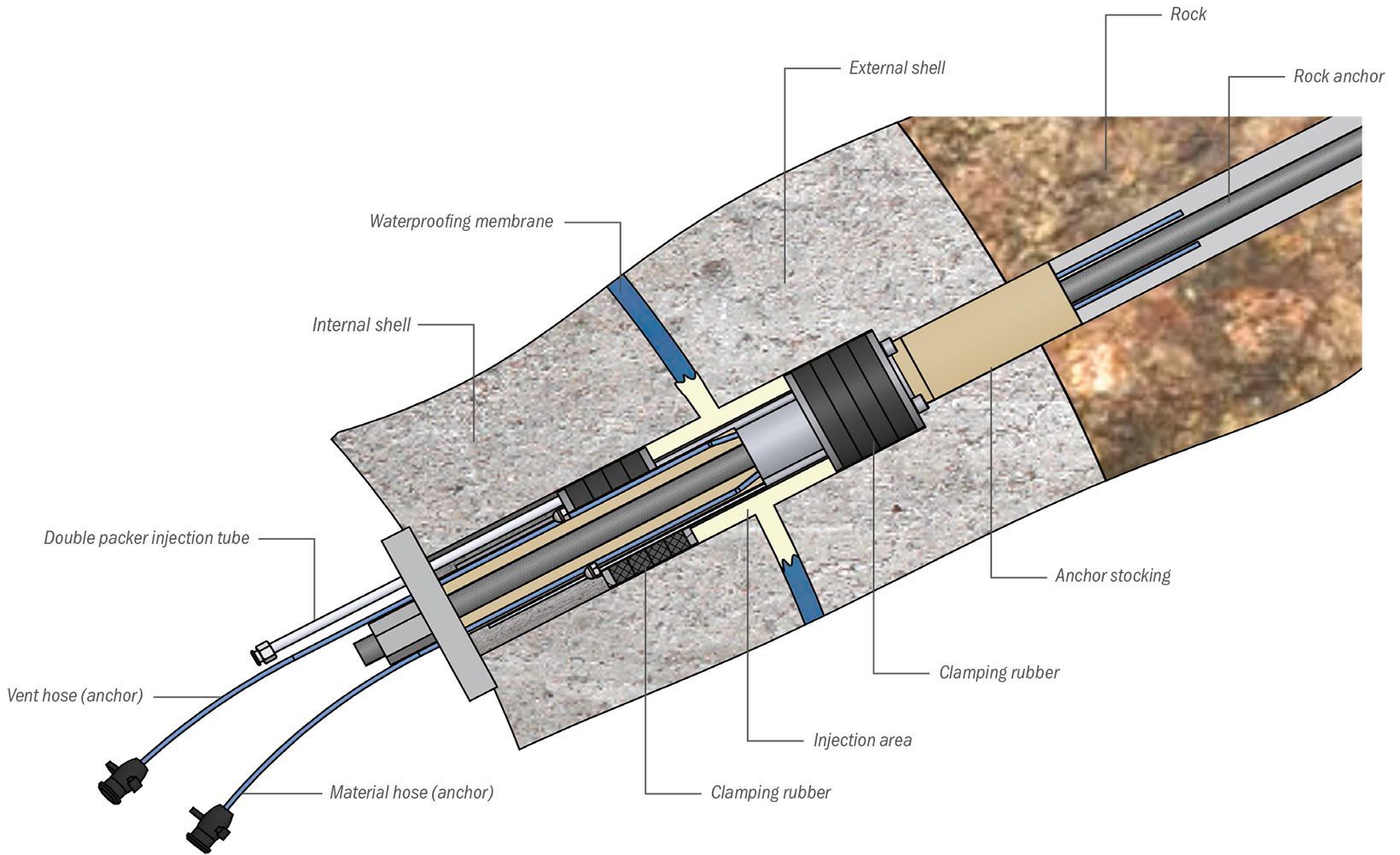

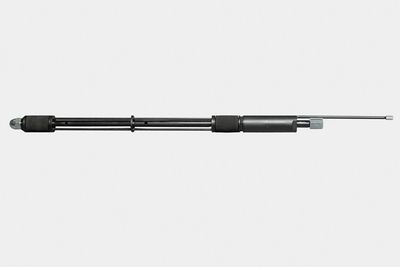

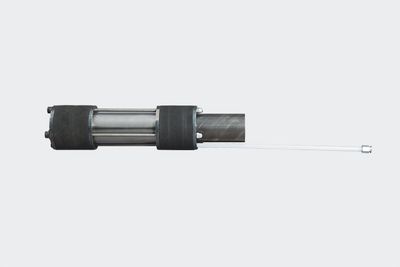

Двоен пакер

За да се поставят скалните анкери в камъка се правят необходимите дупки. Отделните анкери са снабдени с дистанционни елементи и опаковани заедно с материална линия и вентилационна линия в анкерния чорап DESOI и се поставят в съответните отвори. Сега двойният пакер се избутва през анкера така, че страничната инжекционна област на двойния пакер да е под прав ъгъл спрямо пластмасовата уплътнителна мембрана.

С помощта на 4-те аксиални винта за затягане двойният пакер се закрепва здраво в отвора. За да се възстанови херметичността уплътняващият материал сега се вкарва през инжекционната тръба в дефектните места, възникнали в резултат на пробиването на пластмасовата уплътнителна мембрана. Анкерният разтвор DESOI може да се излее в отвора по линията за материал в анкерния чорап.
