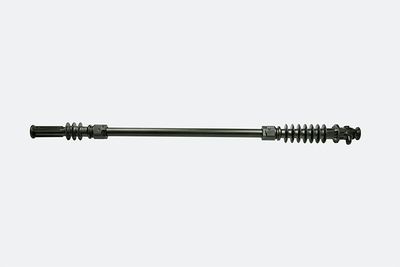

Lamella drive-in packer set

pre-assembled, shut-off slide, moulded pan head nipple Ø 16 mm (no. 31811) and extension tube with end piece (no. 31813), free passage Ø 3 mm, max. pressure 50 bar

3 Show Variants

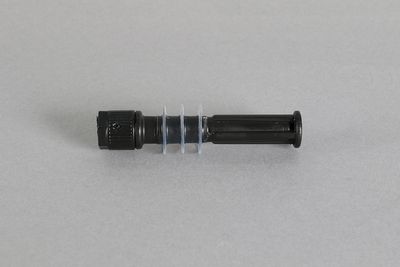

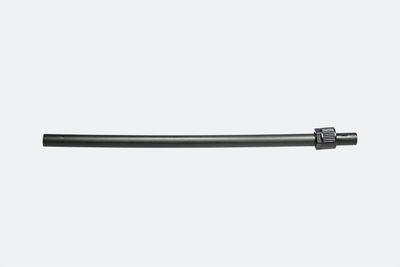

End piece
90 mm

4 cross holes 90° offset, 3 lamellas, connecting thread, union nut

Ø 10,5 x 1.5 mm, union nut

5 Show Variants

Steel packer gel with distance piece 47 mm
Ø 13 x 580 mm

clamping rubber 40 mm, external thread M8, free passage Ø 3 mm, AF13, for max. 49 cm masonry

Steel packer gel with distance piece 70 mm

clamping rubber 70 mm, external thread M10x1, free passage Ø 6 mm, AF17

3 Show Variants

Steel packer gel
Ø 13 x 580 mm

clamping rubber 40 mm, external thread M8, free passage Ø 3 mm, AF13, for max. 49 cm masonry

clamping rubber 70 mm, external thread M10x1, free passage Ø 6 mm, AF17

3 Show Variants

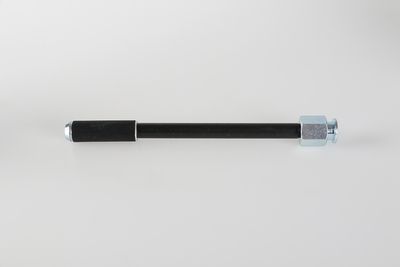

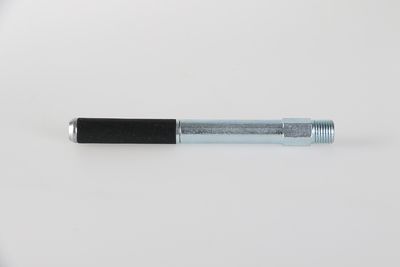

Combi packer - steel

clamping rubber (grooves) 40 mm, thrust piece 60 mm, AF10, external thread M10x1, free passage Ø 2,7 mm

3 Show Variants

Combi packer - steel

clamping rubber (grooves) 40 mm

16 Show Variants

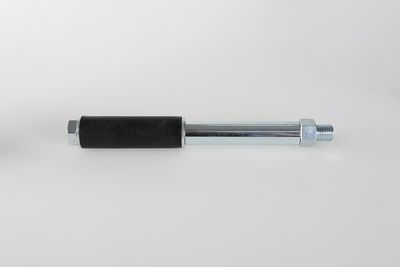

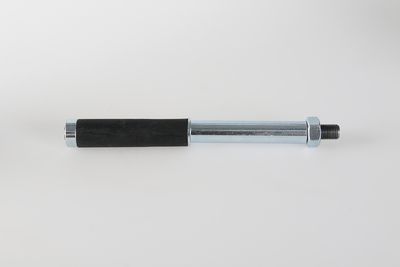

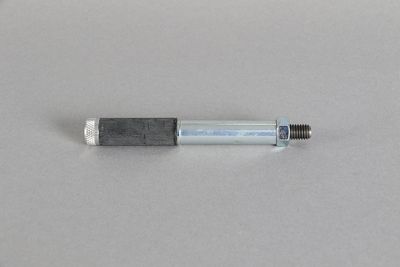

Steel packer
Ø 13 x 110 mm

clamping rubber (grooves) 40 mm, tightening nut AF13, external thread M8, free passage Ø 3 mm

6 Show Variants

Steel packer

external thread M10x1, free passage Ø 6 mm

17 Show Variants

Steel packer

tightening nut AF19, external thread G1/4", free passage Ø 9 mm

47 Show Variants

Steel packer clamping rubber system duo

clamping rubber 60 mm, external thread M8, free passage Ø 3 mm, PA 6 sliding washer, knurled nut

3 Show Variants

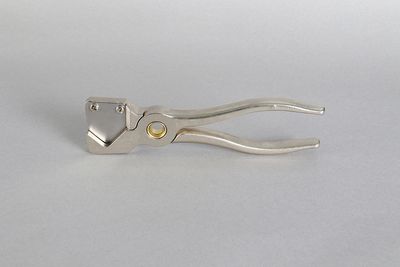

Special cutter

for cutting extension tubes and injection hoses, max. Ø 28 mm

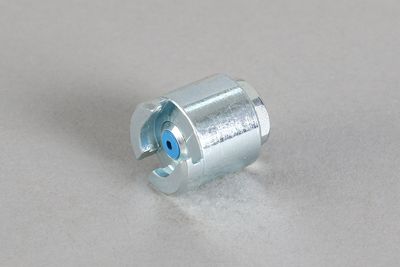

Sliding coupling - straight

Ø 16 mm, internal thread M10x1, rubber seal blue

2 Show Variants

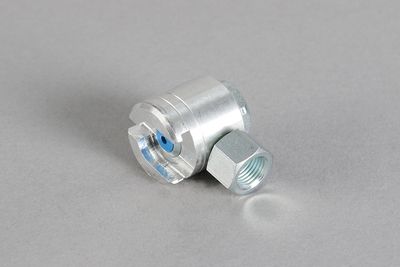

Sliding coupling - lateral

Ø 16 mm, internal thread M10x1, rubber seal blue

2 Show Variants

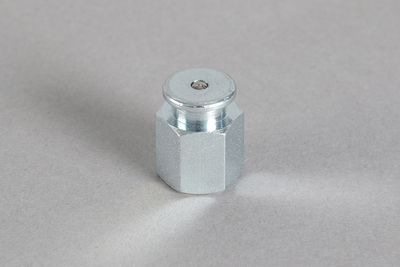

Gel pan head nipple
internal thread M8, AF17

opening pressure approx. 3 bar

4 Show Variants

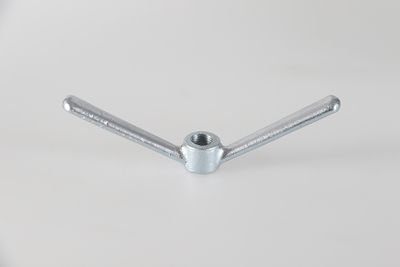

Quick acting butterfly nut

3 Show Variants

Socket wrench
AF13

holding screw driver hexagon AF10

holding screw driver hexagon AF10

Page

12 3 4 5

Завесно инжектиране

Доказан в практиката последващ метод за запечатване при строителството на тунели, за инженерни съоръжения, жилищни и промишлени сгради, паркинги, подземно и канализационно и хидротехническо строителство. Инжектиране по метода на постепенното сгъстяване с акрилатен гел (хидроструктурна смола) осигурява уплътнение на конструкции в контакт с почвата или засипани с почва от вътре на вън, както и запълване на празнини, като пукнатини, дефекти, кухини, фуги. Подходяща техника за инжектиране и инжекционни пакери, както и съставена от професионален проектант концепция за саниране гарантират успеха на хидроизолацията.

Curtain and masonry injection

PDF german/english
PDF german/french

Изисквания към инжекционните пакери

Надеждно фиксиране в компонента при свързани с процеса инжекционни налягания
Устойчивост на корозия за намиращите се в компонента части
Възможност за изолиране
Съгласувано към необходимия дебит и характеристики на инжектиране на вещество за инжектиране напречно сечение
Възвратни клапани с ниско налягане на отваряне

Инжекционен пакер

Пробивен пакер (стоманен пакер)
Набивен пакер (пластмасов пакер)

Стъпки при работа

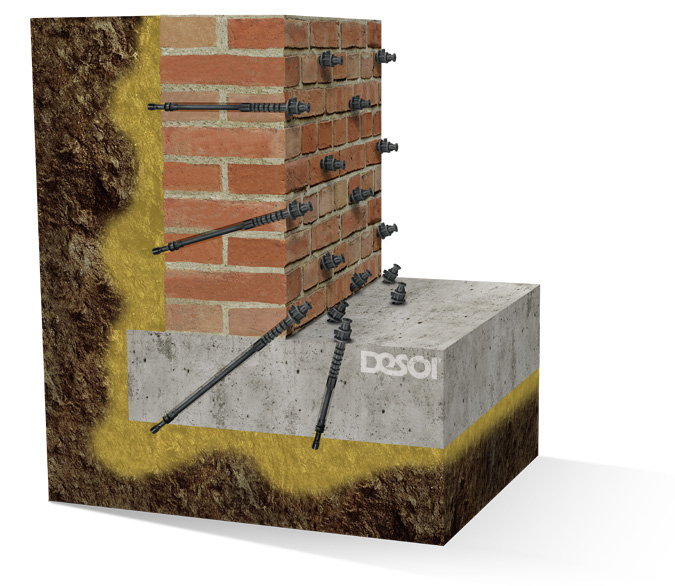

Растероподобни отвори преминават през цялата конструкция отвътре навън според определена схема за пробиване, свързана с обекта.
Инжекционните пакери са поставени и инжектирани в пробитите отвори.
Конструкцията е заобиколена от почвата / пясък. Завесата от гел влиза в структурата на порите и образува смес, която възпрепятства достъпа на вода до конструкцията или до разширителните фуги и т.н.

Области на приложение за последващо уплътняване

Инжектиране по метода на постепенното сгъстяване в строителна почва
Инжектиране на фуги на слягане
Инжектиране на междунни пространства в конструкции
Ниско вискозен, течен инжекционен материал измества съществуващата вода и заедно с околната строителна основа образува еластично уплътнение или еластично инжекционно тяло.

Примери за обекти

Строителство на тунели
Инженерни конструкции
Жилищни и промишлени сгради (мазета, сутерени)
Паркинги и гаражи
Подземно строителство и канализация (инсталации за отпадни води, метро)
Хидротехническо строителство (шлюзове, камери, контролни обходи)
